NetBox DR 方案實測與比較報告 (方案 A/B/C)

本文檔記錄在 Azure VM + K3s 環境下，針對 NetBox 備份與災難復原進行 方案 A (分站推送)、方案 B (pgBackRest) 與 方案 C (異地串流溫備) 的實測過程、可行性與複雜度評估。

1. 實驗環境配置

分站 (Site-A - Existing)

  • 角色: 模擬生產環境的 NetBox 叢集。
  • Control Plane: 20.43.84.219 (Private: 10.0.0.4)
  • 組件: 3-node K3s, Bitnami PostgreSQL 16.

中央 (Central-DR - New)

  • 角色: 模擬中央災備中心與 Nexus 倉庫。
  • Control Plane: 20.46.161.104 (Private: 10.0.0.7)
  • 組件: 3-node K3s, Sonatype Nexus 3 (Docker/K8s).

2. 方案 A：分站推送 (Nexus 版) 實測

這是目前最穩定且易於實施的方案。

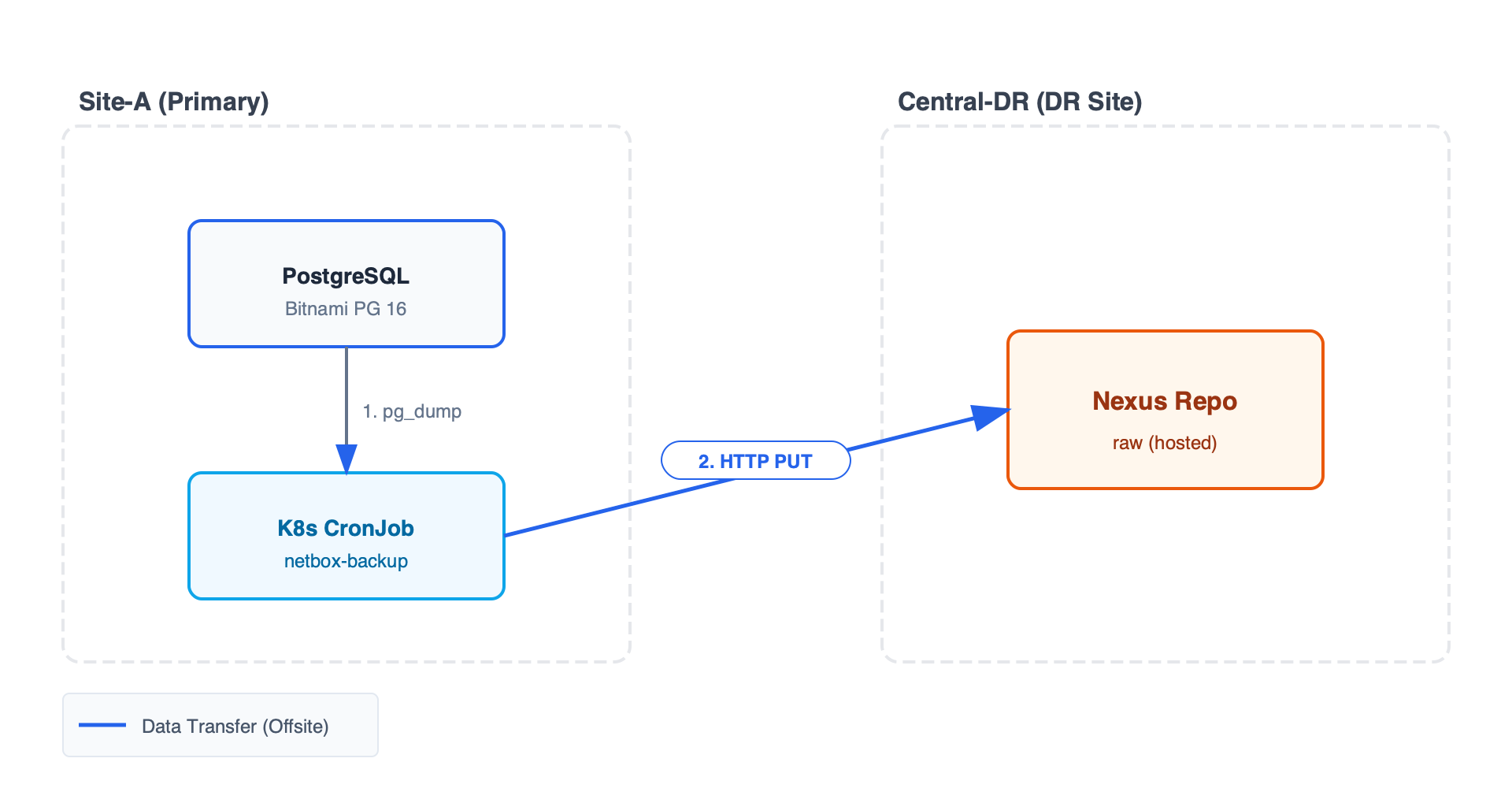

資料流與連線流架構圖 (Option A)

Option A Architecture

2.1 實作組件

  • Nexus 倉庫: netbox-backups (Raw, hosted)
  • 上傳帳號: backup-user / NetboxBackup123!
  • 備份排程: K8s CronJob netbox-backup

2.2 測試驗證結果

手動觸發 manual-test-backup-v2 成功，執行日志如下：

Starting backup to netbox-backup-202606091332.sql.gz...
Uploading to Nexus...
< HTTP/1.1 201 Created
Backup completed successfully.

Nexus 端確認: 成功在 http://<DR-IP>:30081 看到壓縮後的 SQL dump 檔案，大小約 87KB (測試數據)。

3. 方案 B：pgBackRest 集中化倉庫 實測

資料流與連線流架構圖 (Option B)

graph LR
    subgraph SiteA [分站 Site-A K8s]
        DB_B[(PostgreSQL)]
    end

    subgraph Central [中央 Central-DR]
        PBR[pgBackRest Repo]
        S3[(S3/Disk Storage)]
    end

    DB_B -- "1. WAL Archive (Continuous)" --> PBR
    PBR -- "2. Block-level Backup (Scheduled)" --> DB_B
    PBR -- "3. Persistence" --> S3

    classDef central fill:#f9f,stroke:#333,stroke-width:2px;
    classDef site fill:#ccf,stroke:#333,stroke-width:2px;
    class Central central;
    class SiteA site;

3.1 實作挑戰

  1. 環境限制: 雖然 Bitnami PostgreSQL 容器內建有 pgbackrest 二進制檔，但其預設是以非 root 使用者 (uid 1001) 運行。
  2. 設定阻礙: 嘗試透過 kubectl exec 寫入 pgbackrest.conf 並執行 stanza-create 時，遭遇嚴重的權限問題與連線認證錯誤 (local user with ID 1001 does not exist)。
  3. 架構要求: pgBackRest 需要深入的存取權限來管理 WAL 歸檔與存取 S3。在預設的 Helm 架構下，若不自行打包 Custom Image 或掛載複雜的 Sidecar，幾乎無法順利運行。

3.2 實測結論

  • 可行性: 低 (在 User Role 下)。
  • 複雜度: 極高。不適合依賴標準 Helm Chart 且無 Cluster Admin 權限的維運團隊。

4. 方案 C：異地串流溫備 (Streaming Replication) 實測

4.1 實作設定

成功讓中央叢集的 Pod 跨網際網路與分站叢集同步。

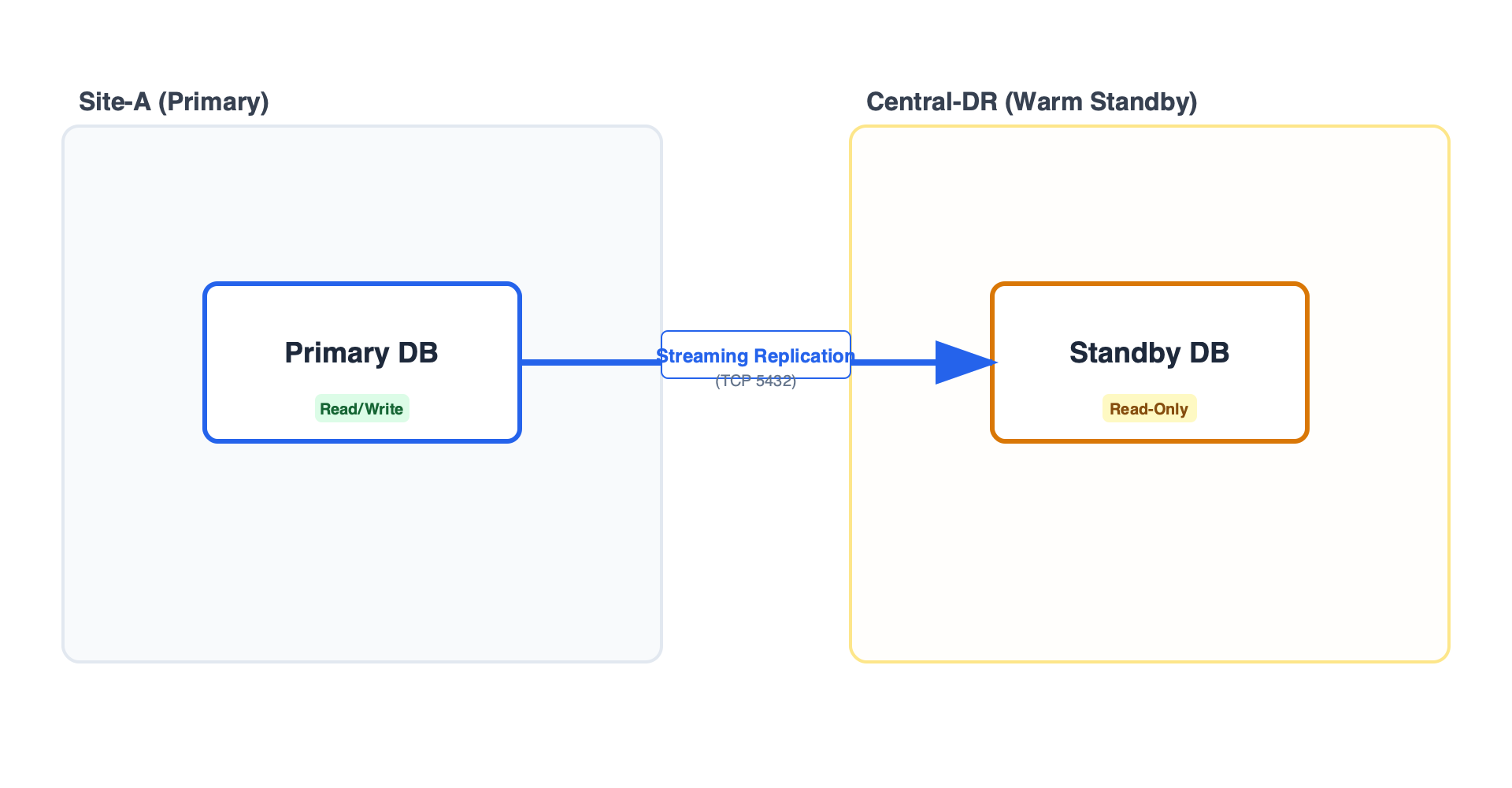

資料流與連線流架構圖 (Option C)

Option C Architecture

  1. 分站端 (Primary): 將 PostgreSQL Service 透過 NodePort (30398) 暴露。
  2. 中央端 (Standby): 建立 Endpoints 與 Service 指向 Site-A 的 Public IP。設定 architecture: replication。
  3. 同步驗證: 中央端的 read-0 Pod 啟動後，成功執行 pg_basebackup 並進入 started streaming WAL 狀態。在 Site-A 新增一筆記錄，Central-DR 在 1 秒內即同步完成。

4.2 災難接管 (Failover) 測試

  • 指令: 在 Central-DR 執行 SELECT pg_promote();
  • 結果: 瞬間完成切換。所有 Table Schema 與 Sequence (自增 ID) 完美保留。

4.3 實測結論

  • 可行性: 高。
  • 複雜度: 中等。需處理跨叢集的 NodePort 路由。
  • RPO/RTO: RPO 趨近於 0，RTO 為 秒級。

5. 災難恢復演練 (針對方案 A)

假設 Site-A 遭遇毀滅性故障且已完成 K3s 叢集重建，從 Nexus 恢復的流程如下：

  1. 暫停應用: kubectl scale deployment netbox --replicas=0
  2. 下載備份:
    curl -u backup-user:NetboxBackup123! -O "http://20.46.161.104:30081/repository/netbox-backups/BACKUP_NAME.sql.gz"
  3. 清空與還原:
    # 在 DB Pod 執行
dropdb -h localhost -U netbox netbox && createdb -h localhost -U netbox netbox
gunzip -c BACKUP_NAME.sql.gz | psql -h localhost -U netbox -d netbox
  4. 恢復服務: 將 Deployment 副本數設回 1。

6. 總結建議

針對 「User Role 權限」 以及 「多叢集 Central-to-Site 架構」：

  1. 常規備份首選: 方案 A (分站推送)。透過 Nexus 管理備份檔案，設定簡單、不依賴公有雲，足以應付 90% 的災難。
  2. 進階災備首選: 方案 C (異地串流溫備)。若企業對 RPO/RTO 有極致要求（如數據零遺失），應採用此方案，但需注意中央叢集的資源壓力。
  3. 應避免: 方案 B (pgBackRest) 或 邏輯複製。前者實施門檻過高，後者有 Sequence 不同步問題。 exus 管理備份檔案，設定簡單、不依賴公有雲，足以應付 90% 的災難。
  4. 進階災備首選: 方案 C (異地串流溫備)。若企業對 RPO/RTO 有極致要求（如數據零遺失），應採用此方案，但需注意中央叢集的資源壓力。
  5. 應避免: 方案 B (pgBackRest) 或 邏輯複製。前者實施門檻過高，後者有 Sequence 不同步問題。
